Бестраншейная прокладка: ГНБ и микротоннелирование

Какие задачи решает ГНБ

ГНБ — горизонтально-направленное бурение — позволяет проложить трубу под препятствием, не вскрывая поверхность. Установка проходит пилотную скважину с контролем траектории, расширяет её и затягивает трубопровод. Работы регулирует СП 341.1325800.2017, штатный диапазон — трубы ПНД диаметром от 63 до 630 мм и пучки труб.

• прокол под дорогой, трамвайными путями и въездами без перекрытия движения;
• ГНБ для водопровода — трубу ПНД затягивают сразу рабочей плетью;
• ГНБ для канализации — в основном напорных участков: самотёку нужен точный уклон, и там чаще выбирают микротоннелирование;
• ГНБ для кабеля — футляры для силовых и слаботочных линий;
• ГНБ под рекой и водоёмом — переходы без работ в русле.

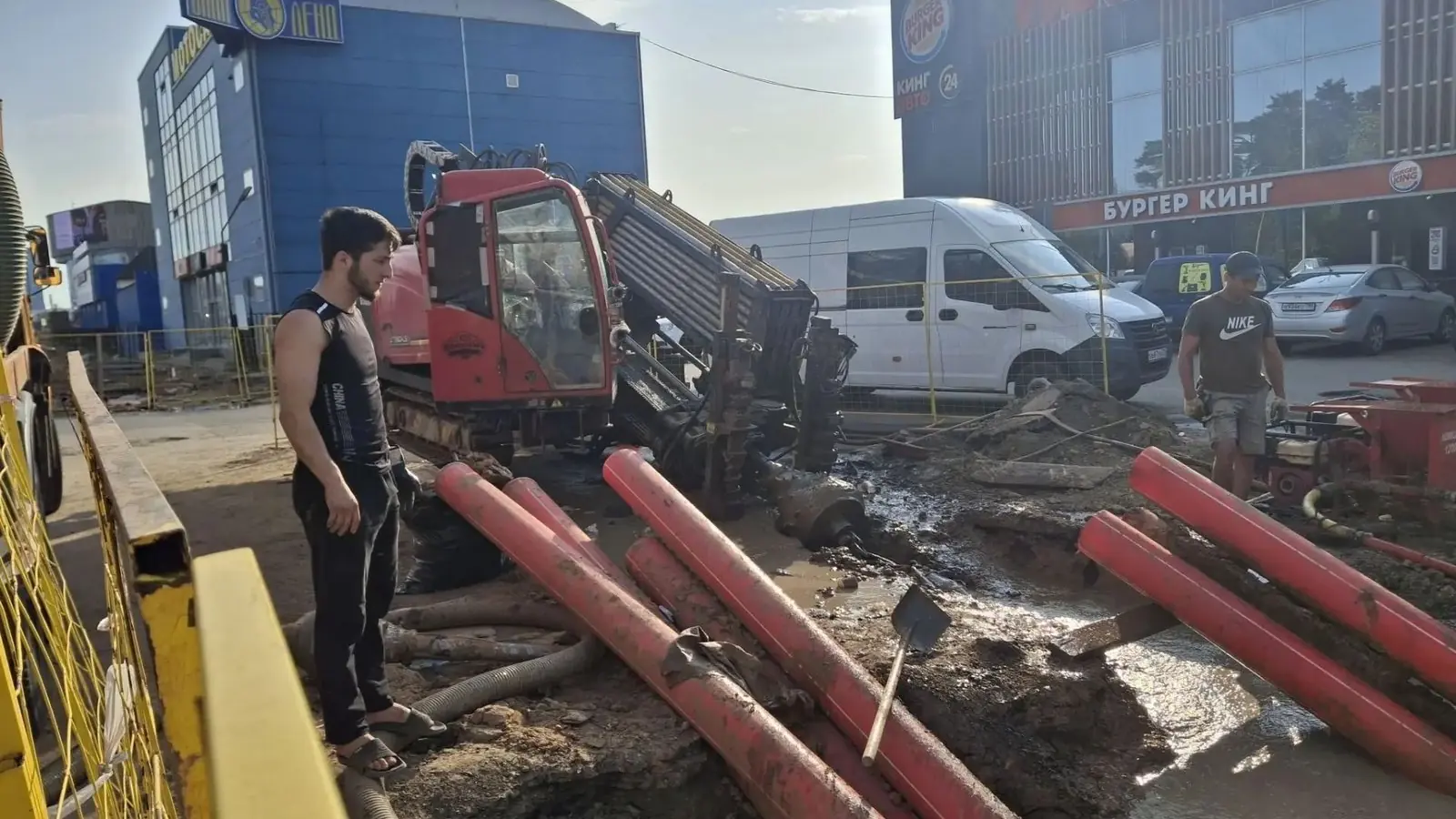

Площадки входа и выхода скважины обычно небольшие — это приямки для бурового раствора и место для установки. Стенки скважины удерживает бентонитовый раствор, а положение буровой головки на каждом метре отслеживает локационная система, поэтому трасса проходит на расчётной глубине и в безопасном удалении от существующих сетей.

Пример из нашей практики — закрытые переходы ГНБ в Сколкове: 4 трубы ПНД Ø225 мм, 1500 м. Для тепловой сети с подключением к МОЭК применили микротоннелирование щитом AVN 2000.

ГНБ, шнек, продавливание или микротоннель: как выбрать метод

Метод выбирают по диаметру, длине перехода, требованиям к уклону и геологии. Пески, глины и валунные грунты ведут себя по-разному: где-то меняют состав бурового раствора, где-то — расширитель или сам метод. Подробно — в статье ГНБ в песке, глине и валунных грунтах. Сравнить бестраншейный способ с открытым поможет материал ГНБ или траншея: что выгоднее.

Ошибки заказчиков и что влияет на сроки и цену

• Не собирать данные о существующих сетях. Без схемы коммуникаций и шурфования пересечений бур может задеть кабель или газопровод.
• Экономить на изысканиях. Неожиданные валуны или плывуны на трассе — частая причина остановки бурения.
• Не предусмотреть площадки входа и выхода и место для раскладки плети: трубу сваривают целиком до затягивания.
• Путать футляр и рабочую трубу. Нужен ли футляр под дорогой, определяют ТУ её владельца.
• Выбирать ГНБ для самотёчной канализации с минимальным уклоном. Там, где важна точность отметок, надёжнее микротоннель или открытый способ.

Цену метра определяют диаметр и длина перехода, геология, глубина, стеснённость площадок и тип трубы, поэтому единого прайса нет — смету считаем под конкретный переход. Логика расчёта разобрана в статье стоимость ГНБ за метр. Само бурение на типовом переходе идёт быстро, а основное время уходит на ППР и согласования с владельцами дороги и коммуникаций.

После протяжки выполняем исполнительную съёмку фактического профиля перехода, оформляем акты скрытых работ и передаём документацию заказчику и владельцу сети. Если по проекту труба идёт в футляре, заполняем межтрубное пространство и герметизируем торцы — это тоже фиксируется в актах.
